Painekytkin on yksi tärkeimmistä, mutta usein huomiotta jätetyistä komponenteista nesteenohjaus- ja automaatiojärjestelmissä. Se on sähkömekaaninen tai elektroninen laite, joka valvoo nesteen tai kaasun painetta järjestelmän sisällä ja laukaisee sähköisen signaalin, kun paine saavuttaa ennalta määrätyn asetusarvon. Olipa kyseessä vesihuolto, paineilma, hydraulipiirit tai teollisuuskoneet, painekytkimet toimivat älykkäinä vartijoina, jotka pitävät järjestelmät toiminnassa turvallisesti ja tehokkaasti. kloNingbo TRUPOW Industrial Trade Co., Ltd., painekytkimemme on suunniteltu täyttämään sekä asuinympäristön että raskaan teollisuusympäristön vaativat vaatimukset, ja ne ovat tärkeä osa kokonaisvaltaistaPumpun tarvikkeettuotevalikoima.
Painekytkimien toiminnan, valinnan ja laajempien järjestelmien integroimisen ymmärtäminen on olennaista tietoa insinööreille, hankintaasiantuntijoille ja toimitilajohtajille. Tässä oppaassa käydään läpi kaikki, mitä sinun tarvitsee tietää, perustoimintaperiaatteesta tuotteen spesifikaatioihin, asennusnäkökohtiin ja painekytkimien välttämättömään rooliin.Pumpun tarvikkeetnykyaikaisessa nesteenhallinnassa. Tehtaamme on käyttänyt vuosia näiden tuotteiden jalostamiseen tarjotakseen maksimaalisen luotettavuuden ja pitkän käyttöiän erilaisissa maailmanlaajuisissa sovelluksissa.
Jokaisen painekytkimen ytimessä on yksinkertainen mutta tyylikäs periaate: nesteen tai kaasun paineen tuottamaa mekaanista voimaa käytetään sähkökytkimen aktivoimiseen. Kun neste tulee paineaukkoon, se työntyy vasten anturielementtiä, yleisimmin kalvoa, mäntää tai Bourdon-putkea. Paineen kasvaessa anturielementti taipuu, kunnes se saavuttaa sisäisen jousimekanismin asettaman voimakynnyksen. Siinä vaiheessa liike laukaisee joukon sähkökoskettimia, avaa tai sulkee piirin kytkimen kokoonpanosta riippuen.
Tätä binaarista sähkölähtöä, joko avointa tai suljettua piiriä, käytetään sitten laukaisemaan alavirran toiminnot. Esimerkiksi kotitalousvesipumppujärjestelmässä säiliön paineen aiheuttama paineen nousu saa kytkimen katkaisemaan virran pumpun moottorista, mikä estää ylipaineistumisen. Kun paine laskee veden kulutuksen myötä, jousi palauttaa koskettimet alkuperäiseen tilaan ja pumppu käynnistyy uudelleen. Tämä automaattinen sykli toistetaan tuhansia kertoja tuotteen käyttöiän aikana, joten mekaaninen kestävyys on ehdoton vaatimus.
Tehtaamme rakentaa anturikalvon materiaaleista, jotka on valittu erityisesti yhteensopivuutta kohdemateriaalin kanssa. Vaihtoehtoja ovat:
Sähkökoskettimet on tyypillisesti mitoitettu niiden kuormituskapasiteetin ja kytkentäjakson kestävyyden mukaan. Kullattuja koskettimia käytetään pienvirtasignaalipiireissä, joissa hapettumisvastus on ensiarvoisen tärkeää, kun taas hopeaseoskoskettimet valitaan korkeavirtaisten moottorin ohjauspiireissä. Kosketinjärjestelyn, joko normaalisti auki (NO), normaalisti kiinni (NC) tai vaihdon (CO), tulee vastata kohdejärjestelmän ohjauslogiikkaa.
Nykyaikaiset painekytkimetTRUPOW sisältää myös tiivistetyt kotelot, joilla on IP65- tai IP67-luokitukset, mikä varmistaa, että kosteus, pöly ja teolliset epäpuhtaudet eivät voi vaarantaa sisäisiä osia. Tämä huomio ympäristönsuojeluun erottaa pitkäikäisen teollisen komponentin tuotteesta, joka epäonnistuu ennenaikaisesti vaativissa kenttäolosuhteissa.
Painekytkimet eivät ole yksikokoinen tuote. Teollisuus on kehittänyt useita erillisiä malleja, joista jokainen on optimoitu tietyille painealueille, materiaalityypeille ja sovellusympäristöille. Järjestelmällesi sopivan tyypin tietäminen on ensimmäinen askel kohti luotettavaa asennusta.

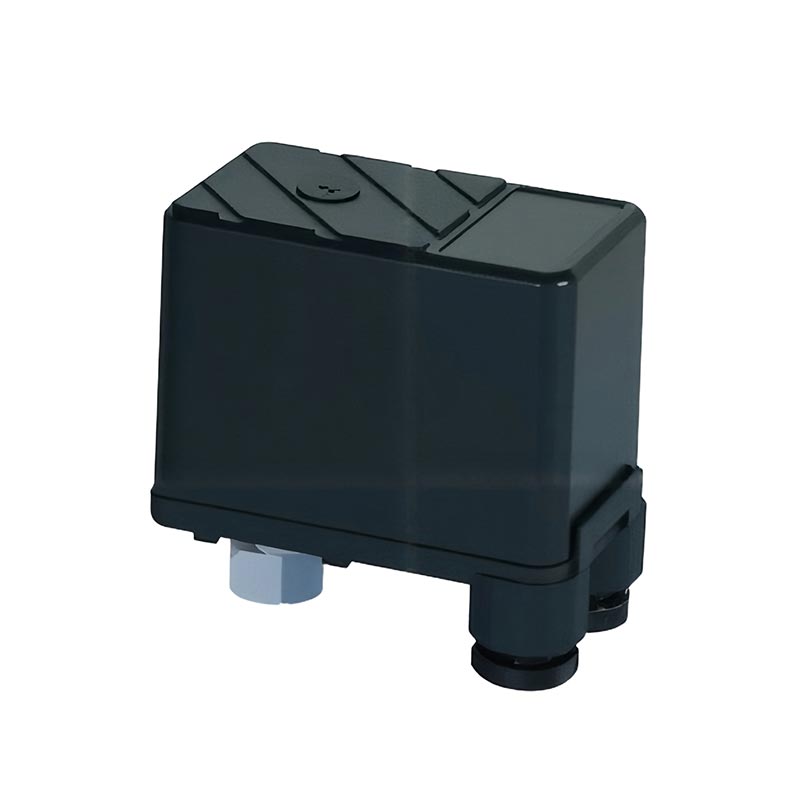

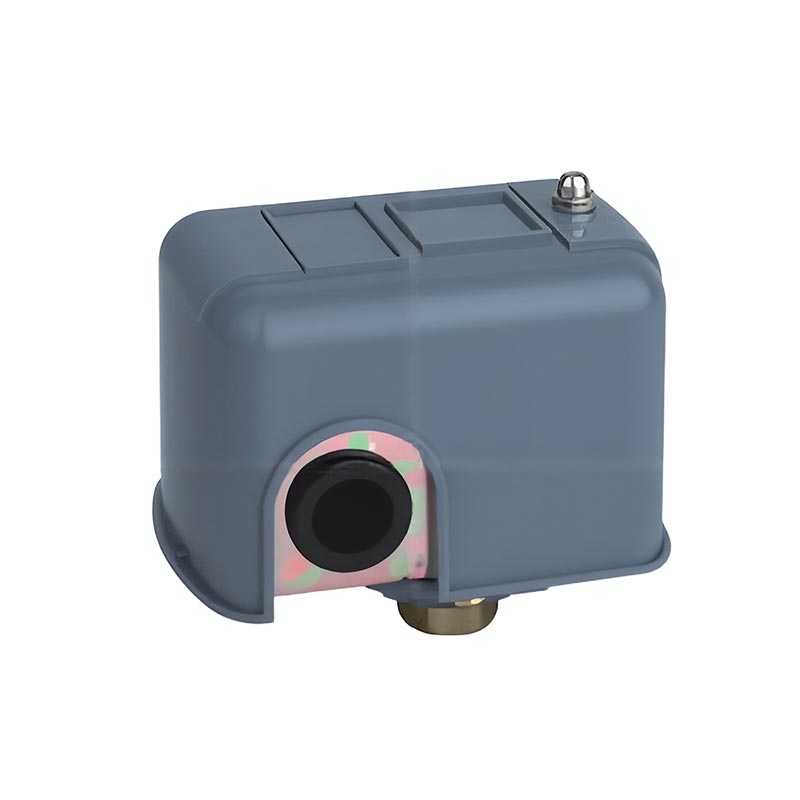

Nämä ovat perinteisiä ja eniten käytettyjä lajikkeita. Mekaaninen anturielementti käynnistää suoraan napsautustoimisen sähkökytkimen. Ne ovat kestäviä, kustannustehokkaita ja soveltuvat monenlaisiin teollisiin ja kaupallisiin sovelluksiin. MeidänPumpun tarvikkeetlinja sisältää sähkömekaaniset painekytkimet, jotka on suunniteltu painealueille 0,5 bar - 25 bar.
Nämä laitteet käyttävät pietsosähköistä tai keraamista paineanturia yhdistettynä integroituun piiriin paineen muutosten havaitsemiseksi ja elektronisen kytkentäsignaalin muodostamiseksi. Ne tarjoavat erinomaisen tarkkuuden, eivät liikkuvia osia, ja ne sopivat ihanteellisesti sovelluksiin, joissa kytkennän toistettavuus ja pitkä käyttöikä toistuvassa pyöräilyssä ovat kriittisiä.
Absoluuttisen tai ylipaineen mittaamisen sijaan paine-erokytkimet reagoivat järjestelmän kahden pisteen väliseen paine-eroon. Niitä käytetään laajalti suodattimen valvonnassa, virtauksen havaitsemisessa ja LVI-sovelluksissa, joissa nouseva paine-ero ilmoittaa tukkeutuneesta suodattimesta tai rajoitetusta virtausreitistä.
Ilmanpaineen alapuolella toimimaan suunniteltuja tyhjökytkimiä käytetään imujärjestelmissä, tyhjiöpakkauslaitteissa ja lääketieteellisissä laitteissa. Ne vaativat anturielementin, joka pystyy reagoimaan tarkasti negatiivisiin ylipaineisiin ilman mekaanista vikaa.
Alla olevassa taulukossa on yhteenveto kunkin tyypin tärkeimmistä ominaisuuksista:
| Tyyppi | Tunnistusmenetelmä | Tyypillinen painealue | Paras sovellus | Keskeinen etu |
| Sähkömekaaninen | Kalvo / Mäntä | 0,5-25 bar | Pumput, kompressorit, LVI | Alhaiset kustannukset, korkea luotettavuus |
| Elektroninen / solid-state | Pietsosähköinen anturi | 0,1 - 600 bar | Tarkka teollinen ohjaus | Korkea toistettavuus, ei kulumista |
| Ero | Kaksiporttinen kalvo | 0-10 bar ero | Suodattimen valvonta, virtauksen tunnistus | Mittaa paine-eron |
| Tyhjiö | Kapseli / palkeet | -1-0 bar | Imujärjestelmät, pakkaus | Toimii ilmakehän alapuolella |
Painekytkimiä arvioitaessa hankintaa tai järjestelmän suunnittelua varten tuotetietolehti kertoo vain osan tarinasta. Tietoisen päätöksen ja kalliin virheen erottaminen siitä, mitä kukin spesifikaatio käytännössä tarkoittaa ja miten se vaikuttaa järjestelmän suorituskykyyn. Alla on kriittisimmät arvioitavat parametrit sekä ohjeet siitä, mitä arvoja kannattaa etsiä eri sovelluksissa.
Asetuspiste on painearvo, jossa kytkin toimii. Ero (kutsutaan myös hystereesiksi) on ero kytkentä- ja katkaisupaineen välillä. Oikein konfiguroitu tasauspyörästö estää nopeat kytkentäjaksot (lyhyet jaksot), jotka voivat vahingoittaa pumppujen moottoreita ja lyhentää komponenttien käyttöikää.
Maksimijännitteeksi ja -virraksi ilmaistuna koskettimet voivat vaihtaa turvallisesti. Moottorin kuormat vaativat korkeamman arvosanan kuin resistiiviset kuormat johtuen käynnistysvirrasta. Vähennä koskettimia aina vähintään 20 %, kun kytket induktiivisia kuormia, kuten moottorin kontaktoreita tai solenoidiventtiilejä.
Määrittää kestävyyden kiinteitä hiukkasia ja vettä vastaan. IP65 sopii useimpiin teollisuusympäristöihin. IP67 tai IP68 vaaditaan upotettaville tai ulkoasennuksille, jotka ovat alttiina sateelle ja pesulle.
Täydellinen tuotespesifikaatiotaulukkomme standardillePumpun tarvikkeetpainekytkinsarja alkaenNingbo TRUPOW Industrial Trade Co., Ltd.tarjotaan alla:
| Parametri | Erittely |
| Painealue (säädettävä) | 1 - 10 baaria / 2 - 16 baaria / 4 - 25 baaria (mallista riippuen) |
| Tehdasasetusarvo | Sisäänkytkentä: 1,4 baaria / Katkaisu: 2,8 baaria (vakiomalli) |
| Differentiaalialue | 0,5 - 3,5 baaria (säädettävä toisiojousella) |
| Sähköluokitus | 16A / 250VAC; 10A / 380VAC |
| Yhteystiedot | 1NO + 1NC (SPDT) |
| Kalvon materiaali | NBR-standardi; EPDM / SS valinnainen |
| Asunnon materiaali | lasilla täytetty nylon PA66; valinnainen painevalettu sinkki |
| Portin yhteys | 1/4 tuuman BSP tai NPT uros (muut koot pyynnöstä) |
| Sisäänpääsyn suojaus | IP44-standardi; IP65 valinnainen |
| Käyttölämpötila | -10 astetta C - +60 astetta C |
| Median lämpötila | Max +70 astetta |
| Mekaaninen käyttöikä | Yli 500 000 kytkentäjaksoa |
| Sertifikaatit | CE, RoHS, NSF/ANSI 61 (juomavesimallit) |
| Paino | Noin 185 g |
Painekytkimen monipuolisuus on yksi syy siitä, että siitä on tullut vakiokomponentti niin monilla teollisuudenaloilla. Pienimmistä kotitalouksien vedenpainepumpuista monivaiheiseen teollisuuskompressoripankkiin näillä laitteilla on keskeinen rooli automatisoidussa paineenhallinnassa. Tehtaamme tarvikkeitaPumpun tarvikkeetmukaan lukien painekytkimet asiakkaille yli 40 maassa, mikä antaa meille syvällisen käsityksen mahdollisimman laajasta todellisen maailman sovellusten valikoimasta.
Tämä on maailmanlaajuisesti yleisin sovellus. Painekytkimet ohjaavat vesipumppumoottoreiden käynnistystä ja pysäytystä asuin-, liike- ja maatalousympäristöissä. Oikein konfiguroituna ne ylläpitävät tasaista vedenpainetta jakelujärjestelmässä ilman jatkuvaa manuaalista toimenpiteitä. Tämän sovelluksen tärkeimmät vaatimukset ovat:
Ilmakompressorit luottavat painekytkimiin kompressorin moottorin pyörittämiseksi kuormitetun ja kuormittamattoman tilan välillä, jolloin vastaanottosäiliö pysyy määritellyllä painealueella. Pitkäkestoiset koskettimet ovat tässä välttämättömiä, koska kiireisten työpajojen tai tuotantotilojen kompressorit voivat pyöriä kymmeniä kertoja tunnissa.
Hydraulijärjestelmissä painekytkimiä käytetään ilmoittamaan, kun piiri on saavuttanut tavoitekäyttöpaineen, mikä laukaisee seuraavan vaiheen automatisoidussa järjestyksessä. Ne toimivat myös turvalukkoina, jotka sammuttavat hydraulisen voimayksikön, jos paine putoaa alle vähimmäisrajan, mikä voi viitata vuotoon tai pumpun vikaan.
Sekä korkea- että matalapainekytkimet suojaavat kylmäainepiirejä toimimasta turvallisten painerajojen ulkopuolella. Korkeapainekytkin laukaisee kompressorin, jos poistopaine ylittää turvallisen maksimin, kun taas matalapainekytkin estää toiminnan, kun kylmäainetäyttö on riittämätön.
Palonsammutusjärjestelmien painekytkimet havaitsevat järjestelmän paineen laskun, joka johtuu sprinklerin pään aktivoitumisesta, hälytyssignaalin laukaisemisesta ja pääpalopumpun käynnistämisestä. Luotettavuus ja vastenopeus ovat ehdottoman tärkeitä tässä hengenturvallisuussovelluksessa.
Painekytkimen valinta ei ole pelkästään painealueen sovittamista. Systemaattisessa valintaprosessissa huomioidaan materiaalit, sähkökuorma, ympäristö, vaadittu tarkkuus ja kokonaisomistuskustannukset tuotteen käyttöiän aikana. Seuraava tarkistuslista edustaa insinööritiimimme menetelmääNingbo TRUPOW Industrial Trade Co., Ltd.suosittelee asiakkaille, kun he määrittävät painekytkimiä uusiin asennuksiin tai vaihtoihin.
Alla olevassa taulukossa on pikaopas, joka yhdistää yleiset sovellukset suositeltuihin tuoteparametreihin:
| Sovellus | Suositeltu painealue | Yhteydenottoluokitus | IP-luokitus | Kalvon materiaali |
| Kotitalousvesipumppu | 1-10 bar | 16A / 250VAC | IP44 | EPDM (juomavesi) |
| Teollisuuden ilmakompressori | 4-16 bar | 16A / 250VAC | IP65 | NBR |
| Hydraulinen voimayksikkö | 10-250 bar | 10A / 250VAC | IP65 | Ruostumaton teräs |
| Jäähdytyspiiri | 0-30 bar | 8A / 250VAC | IP44 | NBR |
| Kemiallinen käsittely | 0-25 bar | 6A / 250VAC | IP67 | PTFE-pinnoitettu |
Jopa laadukkain painekytkin toimii huonommin tai epäonnistuu ennenaikaisesti, jos se asennetaan väärin. Asennuskäytännöt vaikuttavat suoraan mittaustarkkuuteen, kytkennän toistettavuuteen ja komponenttien pitkäikäisyyteen. Seuraavat ohjeet ovat peräisin kaikkien mukana toimitetuista asennusohjeistaPumpun tarvikkeettuotteita tehtaaltamme ja kuvastaa yleisimpiä alalla havaittuja ongelmia.
Useimmissa sähkömekaanisissa painekytkimissä on kaksi säädettävää jousimekanismia: suuri jousi, joka ohjaa katkaisua (korkeaa) asetuspistettä, ja pienempi jousi, joka ohjaa eroa. Säätö tulee suorittaa järjestelmässä paineistettuna ja kalibroidun painemittarin ollessa asennettuna lähelle kytkinporttia. Lisää suuren jousen jännitystä nostaaksesi katkaisukohtaa; lisää pientä jousen jännitystä eron leventämiseksi. Tarkista aina lopulliset asetusarvot vähintään kolmen täydellisen päälle-pois-jakson kautta ennen kuin poistut asennuksesta.
Q1: Mitä eroa on painekytkimellä ja paineanturilla?
Painekytkin tarjoaa erillisen sähköisen lähdön, joko päälle tai pois päältä, kun paine ylittää määritellyn asetusarvon. Se ei ilmoita todellista painearvoa säätimelle. Paineanturi (kutsutaan myös paineanturiksi) tuottaa jatkuvan analogisen tai digitaalisen signaalin, joka on verrannollinen mitattuun paineeseen, jolloin PLC tai ohjausjärjestelmä voi seurata painetta reaaliajassa ja tehdä suhteellisia ohjauspäätöksiä. Painekytkimiä käytetään siellä, missä yksinkertainen on-off-ohjaus on riittävää ja kustannustehokasta. Paineantureita käytetään, kun tarvitaan jatkuvaa valvontaa, tiedonkeruuta tai suhteellista ohjausta. Monissa nykyaikaisissa järjestelmissä molemmat laitteet toimivat yhdessä: paineanturi tarjoaa valvontaa ja palautetta, kun taas erillinen painekytkin tarjoaa langallisen turvalukituksen ohjausjärjestelmän ohjelmistosta riippumatta.
Q2: Miksi painekytkimeni kytkeytyy päälle ja pois päältä nopeasti?
Nopea käynnistys- ja poiskytkentäjakso, jota yleisesti kutsutaan lyhyeksi jaksotukseksi, johtuu melkein aina jostakin kolmesta tilasta: riittämättömästä paine-eron asetuksesta, veden tukkeutuneesta painesäiliöstä tai järjestelmän vuodosta. Jos ero kytkimen ja katkaisun asetusarvojen välillä on liian kapea, jopa pienet luonnolliset paineenvaihtelut saavat kytkimen laukeamaan toistuvasti. Veden peittämä painesäiliö (josta ilman esitäyttö on kadonnut) tarkoittaa, että säiliössä ei ole juuri mitään painepuskurointia, mikä saa paineen heilahtelemaan dramaattisesti jokaisen pumpun käynnistyksen tai pysäytyksen yhteydessä. Järjestelmän vuoto tarkoittaa, että paine laskee jatkuvasti pumpun pysähtymisen jälkeen, mikä laukaisee välittömän uudelleenkäynnistyksen. Tee diagnoosi tarkistamalla ensin painesäiliön ilman esitäyttö rengasmittarilla, kun järjestelmässä on paineeton. Jos esilataus on oikea, lisää kytkineroa hieman. Jos lyhytkestoisuus jatkuu, suorita järjestelmällinen vuototesti kaikille liitoksille ja komponenteille.
Q3: Kuinka säädän käynnistys- ja katkaisupainetta tavallisessa pumpun painekytkimessä?
Tavallisessa sähkömekaanisessa pumpun painekytkimessä katkaisupainetta (korkeaa) painetta säädetään kytkimen kannen alla olevalla suurella jousimutterilla ja eroa (kytkennän ja katkaisun välinen rako) säädetään pienemmällä jousimutterilla. Suuren mutterin kääntäminen myötäpäivään nostaa sekä käynnistys- että katkaisupainetta yhdessä säilyttäen olemassa olevan eron. Pienen mutterin kiertäminen myötäpäivään laajentaa eroa alentamalla käynnistyspainetta ja jättäen katkaisupaineen ennalleen. Tee säädöt aina pienin askelin, puoli kierrosta kerrallaan ja anna järjestelmän suorittaa koko sykli ennen tuloksen arviointia. Pumpun ulostuloon asennettu kalibroitu painemittari on välttämätön tarkan säädön kannalta. Kirjaa lopulliset asetukset järjestelmän huoltolokiin. Katso Ningbo TRUPOW Industrial Trade Co.,Ltd.:n kaikkien pumpputarvikkeiden mukana toimitettua tuotekohtaista ohjelehteä. mallikohtaisia säätötoimenpiteitä varten.
Q4: Mikä aiheuttaa painekytkimen epäonnistumisen ja kuinka voin pidentää sen käyttöikää?
Yleisimmät painekytkimen epäonnistumisen syyt ovat koskettimien kuluminen liiallisista kytkentäjaksoista, kalvon väsyminen tai yhteensopimattomien väliaineiden aiheuttama kemiallinen hyökkäys, kosteuden pääsy sähkökoteloon ja mekaaniset vauriot ylipainetapahtumista tai vesivasarasta. Käyttöikää voidaan pidentää useilla käytännön toimenpiteillä: asenna vesivasaran pysäytin kytkimen eteen painepiikkejä vaimentamaan; asenna sisäinen siivilä suojaamaan anturiporttia hiukkaskontaminaatiolta; varmista, että kytkimen IP-luokitus on sopiva asennusympäristöön; käytä kontaktoria tai relettä kytkimien kosketinten eristämiseen raskailta induktiivisilta kuormituksilta sen sijaan, että kytket moottoripiirejä suoraan; ja ajoita koskettimien kunnon ja kalvon eheyden vuositarkastus osana ennaltaehkäisevää huolto-ohjelmaa. Tehtaamme suunnittelee Pump Accessories -painekytkimemme vahvistetuilla kalvoilla ja hopeaseoskoskettimilla erityisesti maksimoimaan keskimääräisen vikojen välisen ajan vaativissa jatkuvatoimisissa sovelluksissa.
K5: Voidaanko painekytkintä käyttää muiden nesteiden kuin veden, kuten öljyn tai kemikaalien, kanssa?
Kyllä, painekytkimiä voidaan käyttää monenlaisissa väliaineissa, mutta kostutetut materiaalit on sovitettava huolellisesti nesteen kemiallisiin ominaisuuksiin, lämpötilaan ja viskositeettiin. Hydrauliöljysovelluksiin NBR-kalvot ja messinki- tai ruostumattomasta teräksestä kostutetut osat ovat tyypillisesti sopivia. Aggressiivisille kemikaaleille, kuten hapoille, emäksille tai liuottimille, PTFE-pinnoitettu kalvo yhdistettynä ruostumattomasta teräksestä kostutettuihin komponentteihin tarjoaa parhaan kestävyyden. Höyrysovelluksissa tarvitaan mäntätyyppinen anturielementti, jossa on korkean lämpötilan tiivisteet, ja höyrylinjan ja kytkinportin väliin tulee asentaa sifonisilmukka (siptail), joka suojaa anturielementtiä suoralta höyrykosketukselta. Tutustu aina tuotetietolomakkeessa olevaan materiaalien yhteensopivuustaulukkoon ennen kuin määrität painekytkimen muihin kuin vesisovelluksiin. Ningbo TRUPOW Industrial Trade Co., Ltd. tarjoaa materiaalineuvontatukea auttaakseen asiakkaita löytämään oikean kalvon ja kotelon materiaaliyhdistelmän omiin väliaineisiinsa ja käyttöolosuhteisiinsa.
Painekytkin on paljon enemmän kuin yksinkertainen on-off-laite. Se on automaattinen älykkyys, joka pitää pumput, kompressorit ja hydraulijärjestelmät toiminnassa turvallisesti ja tehokkaasti ilman jatkuvaa ihmisen valvontaa. Oikean painekytkimen valitseminen, sen oikea asennus ja ennakoiva ylläpito ovat järjestelmän luotettavan suorituskyvyn kolme peruspilaria. Kalvomateriaalista kosketusluokitukseen jokainen spesifikaatio on tärkeä, ja näiden eritelmien ymmärtäminen antaa insinööreille ja laitospäälliköille mahdollisuuden tehdä varmoja hankintapäätöksiä.
Valmistajana, jolla on syvä asiantuntemusPumpun tarvikkeet, Ningbo TRUPOW Industrial Trade Co., Ltd.yhdistää materiaalitekniikan, sähkötekniikan ja sovellusosaamisen tuottaakseen painekytkimiä, jotka toimivat johdonmukaisesti kaikissa maailmanlaajuisissa teollisuus- ja asuinympäristöissä. Tuotteemme on testattu kansainvälisten standardien mukaisesti, ja niitä tukee kattava dokumentaatio, ja niitä tukee reagoiva tekninen tiimi, joka on valmis auttamaan sovelluskohtaisissa kysymyksissä.
Olitpa sitten määrittelemässä painekytkintä uuteen asennukseen, vaihtamassa epäonnistunutta yksikköä tai päivittämässä luotettavampaan tuotteeseen, tehtaallamme on tuotevalikoima ja sovellusosaaminen, joka tukee sinua kaikissa vaiheissa. MeidänPumpun tarvikkeetluettelo kattaa vakiomallit yleisimpiin sovelluksiin sekä räätälöityjä ratkaisuja vaativiin tai epätavallisiin käyttöolosuhteisiin.
Ota yhteyttäNingbo TRUPOW Industrial Trade Co., Ltd. tänään keskustellaksesi painekytkinvaatimuksistasi. Tekninen myyntitiimimme on valmis auttamaan sinua löytämään oikean tuotteen laajasta valikoimastammePumpun tarvikkeetvalikoimasta, anna yksityiskohtaiset tietolomakkeet ja sertifikaatit ja käsittele kyselysi nopeasti ja ammattimaisesti.
Vastaamme kaikkiin kauppakyselyihin 24 tunnin sisällä. Ota yhteyttä tehtaamme tänään ja anna meidän näyttää sinulle, miksi asiakkaat yli 40 maassa luottavatNingbo TRUPOW Industrial Trade Co., Ltd.ensisijaisena lähteenäPumpun tarvikkeetja nesteen ohjauskomponentit.
